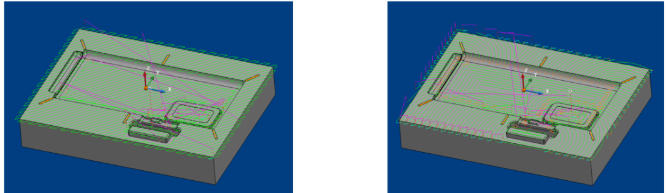

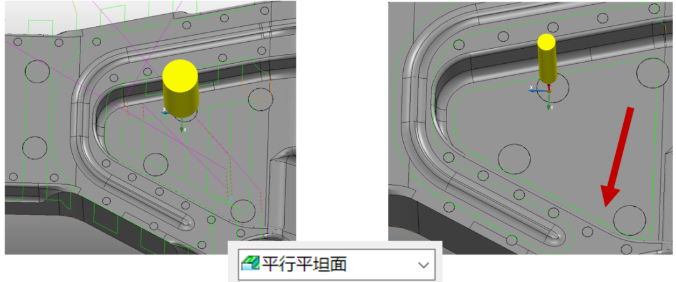

加工工藝小知識-平面殘留加工
平行平坦面大刀具走完后，需要用小刀加工殘余位置，相同策略參考下是這樣的
其實我們還可以這樣參考，既平順又快速，老板再也不用擔心機床在跳舞了...

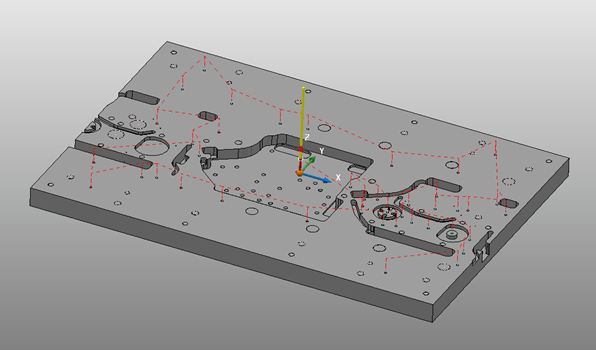

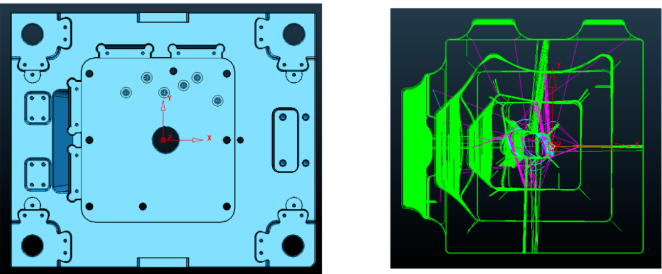

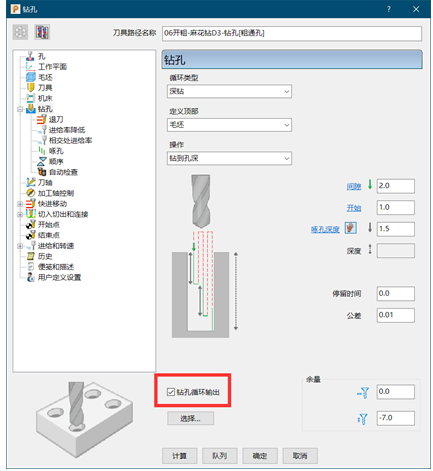

加工工藝小知識-打點鉆孔

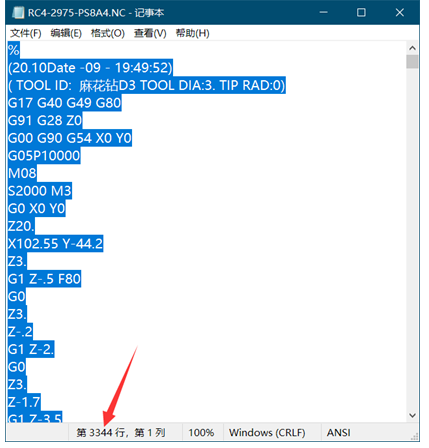

曾幾何時我們認為鉆孔這樣是對的，加工效率也是正常的

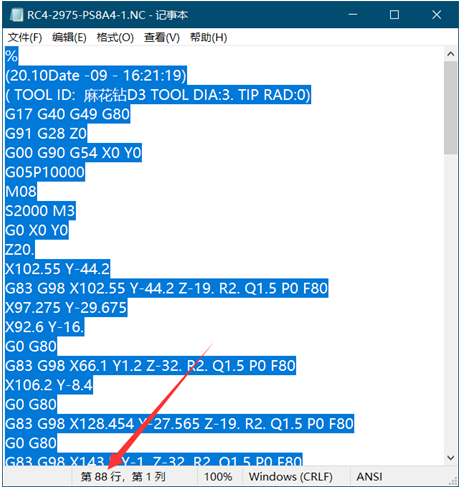

其實他還可以這樣，NC文件簡潔，加工速度又快，你學會了嗎。
注意：后處理文件要支持循環輸出指令，不然撞機了，就要提桶了。

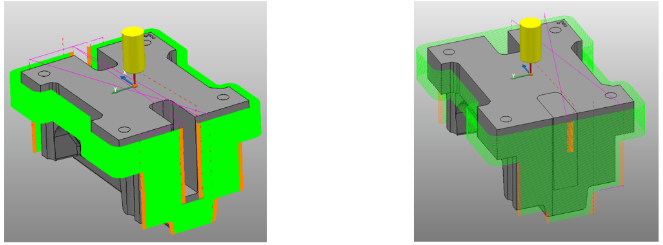

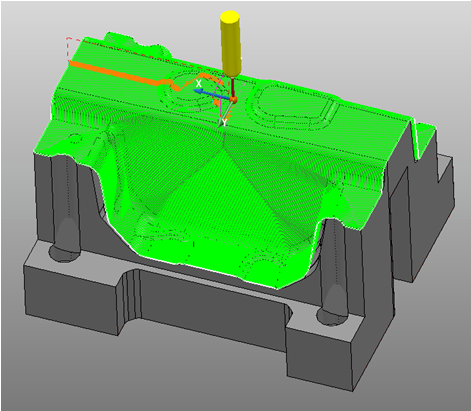

加工工藝小知識-中光工藝
復雜造型工件中光時候，小伙伴采用什么樣的方法來加工分型面膠位面呢？我們可以試試三維偏置策略，這樣能使得工件余量更均勻。
注意：三硬軌機床勿用此策略中光，不然老板的四十米大刀可不是鬧著玩的。

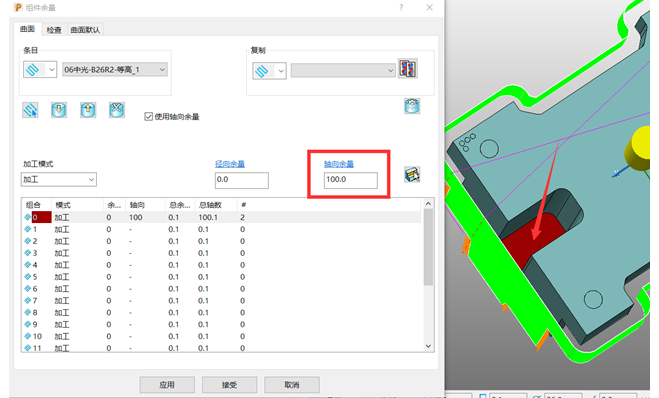

加工工藝小知識-部件余量
每當我們想優化中間區域走刀時，我們立刻會想到輔助面，并開心的畫了起來。
老師傅看著我的神操作，忍住打shi我的沖動，默默的用了部件余量。看完后我流下了不好好學習的淚水。

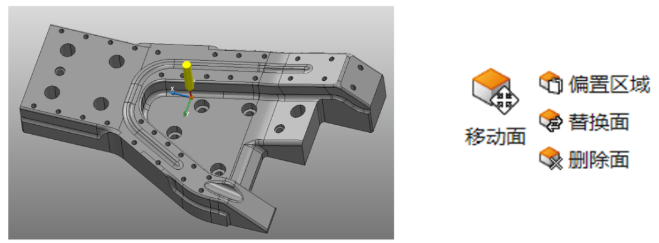

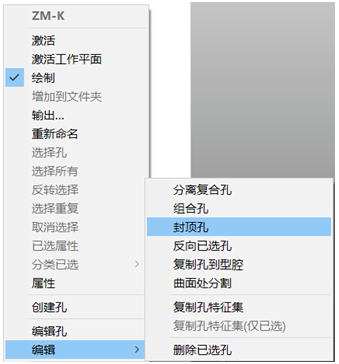

加工工藝小知識-封頂孔
看到這些孔的時候，小伙伴是不是又按耐不住開始在NX里面一頓刪除面的操作了。
老板看到還豎起了大拇指，一頓夸
老師傅扶了扶眼鏡，收起了鐵砂掌，在PM里面做了兩個動作，創建孔特征-封頂孔就解決了，這個時候空氣忽然安靜了。

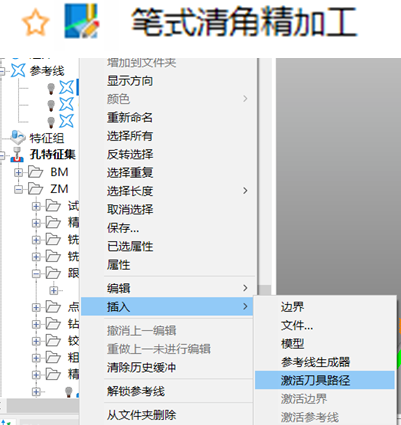

加工工藝小知識-UV槽清角
每當看到這些UV槽的時候，小伙伴是不是一陣頭疼，平刀后再用球刀走等高殘留壓壓驚？
老師傅微微一笑說到，我用參考線加工。只需要用筆式計算出來刀路做參考，然后新建參考線-插入-激活刀具路徑就能得到我們想要的參考線了。然后就可以毫無壓力的加工不規則深UV槽了。

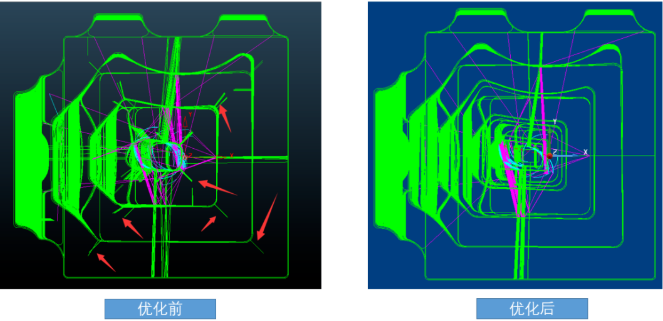

加工工藝小知識-開粗
今天老師傅叫我開個粗，說刀路要簡潔，要注意拐角圓弧，區域防止擠刀。。我揮了揮手說，小意思，沒問題，你可以走了，然后一頓操作猛如虎，刀路出來了...
結果可想而知，老師傅的鐵砂掌真不是蓋的，老師傅說，拐角這樣走，效率非常慢的，把行距縮小點，就可以高效開粗了。

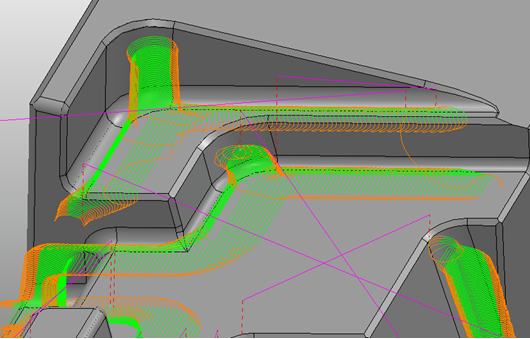

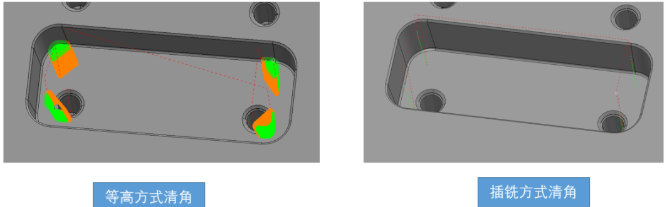

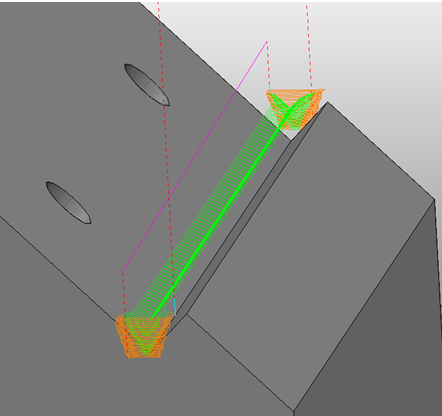

加工工藝小知識-筆式清角
特征相對標準的情況下，我們可以采用更高效的插銑方式來進行清角，不要問我為什么知道，因為昨天我吃了老師傅的鐵砂掌....
加工工藝小知識-切入切出
刀路相切延伸后就少了做輔助面的煩惱。性能比較好的機床直接相切延長，如果是穩定性差點的機床可以用曲面法向來做個減速的動作，減速是為了不會把利角邊緣壓塌。

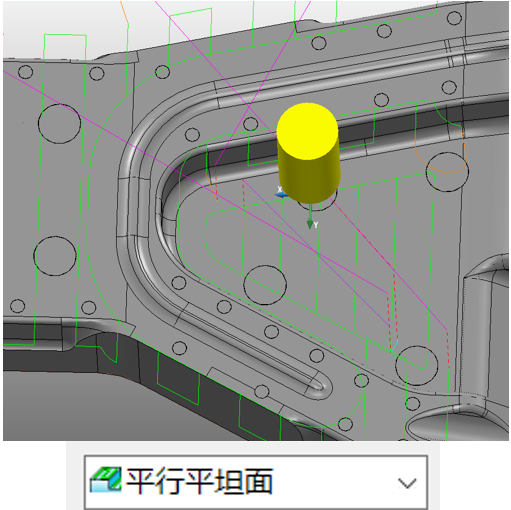

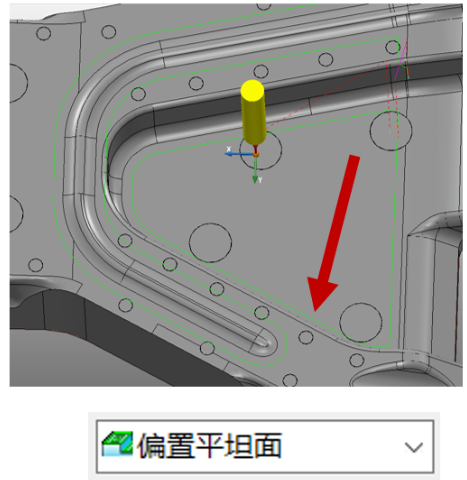

加工工藝小知識-中光平面
有些機床精加工平面的時候容易起波浪臺階，小伙伴中光平面可以嘗試用以下兩個方法，精加工(0度平行平坦面）出來就平了不少。
加工工藝小知識-光枕位

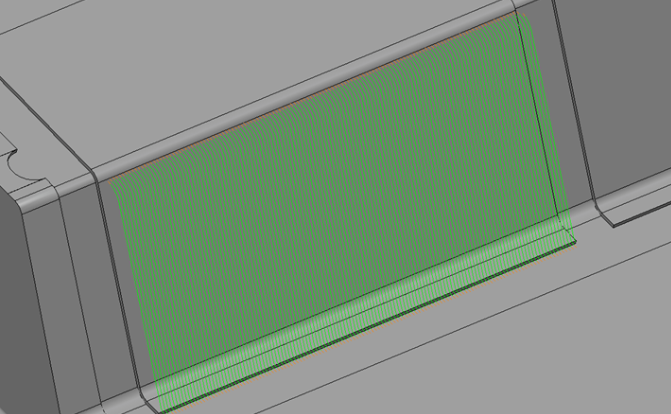

枕位經常精度不夠？效率低？深腔的還容易彈刀？用插銑的方式把，你值得擁有。不要雙向加工，不然你會后悔的.

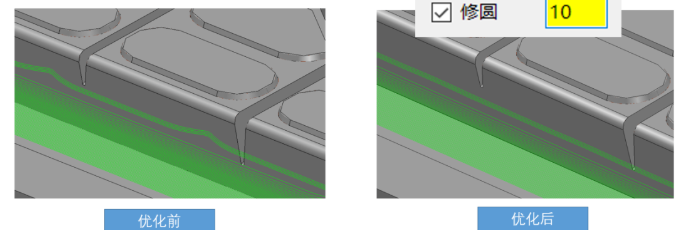

加工工藝小知識-拐角優化
等高中光一些特定位置的時候是不是覺得拐角影響效率啊，想做輔助面又太浪費時間，我們僅需要把修圓值放大點就可以解決了。
注意：如果修圓影響其他的位置加工的，就適當做值調整，要靈活使用哦~

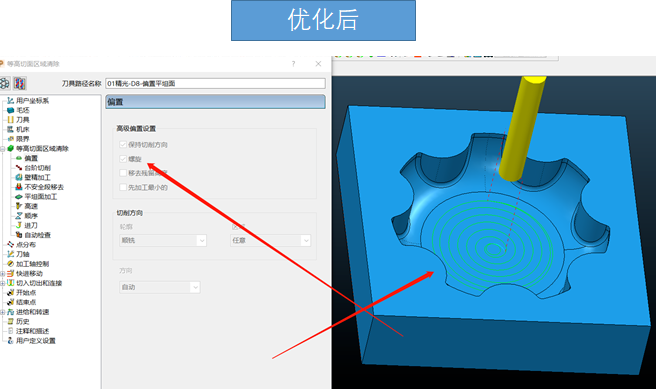

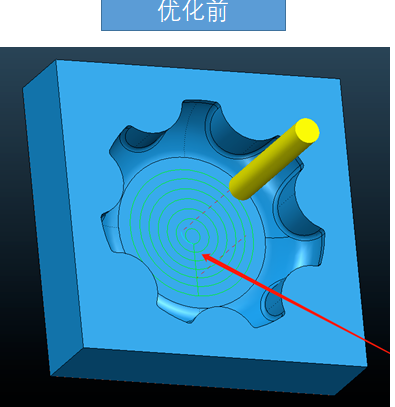

加工工藝小知識-無進刀痕光面
今天來了件小東西，老板說做平面好看點，不然就請我吃鐵板魷魚，我狠心拿出了一個月的薪水請老師傅抽了1根華子，老師傅看我那么可憐就把方法告訴我了....

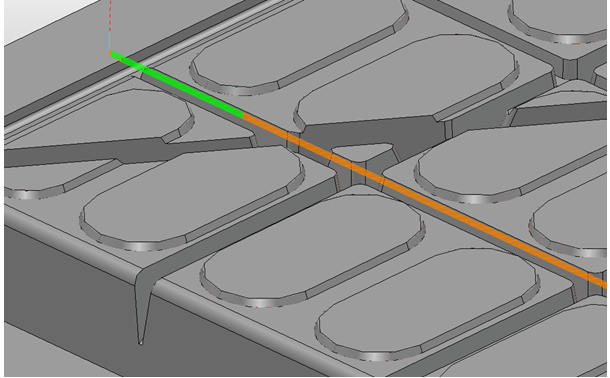

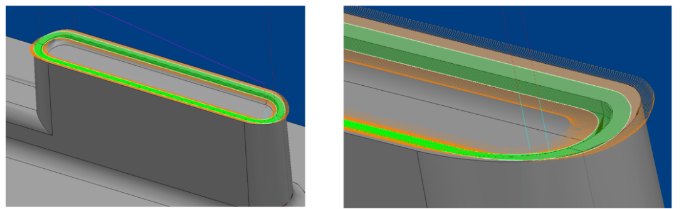

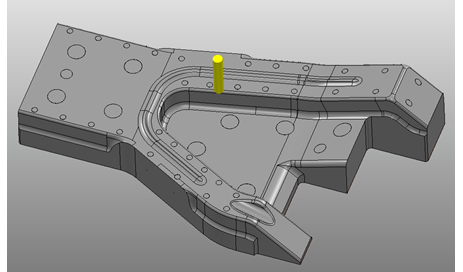

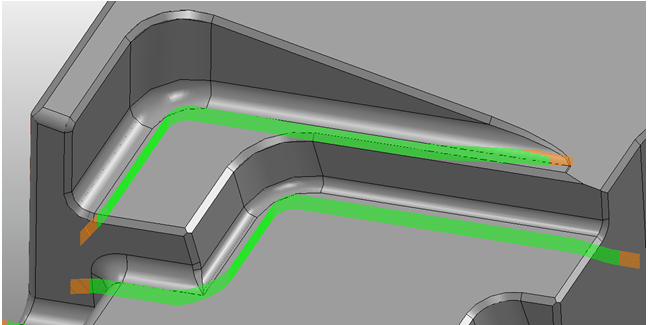

加工工藝小知識-筋加工

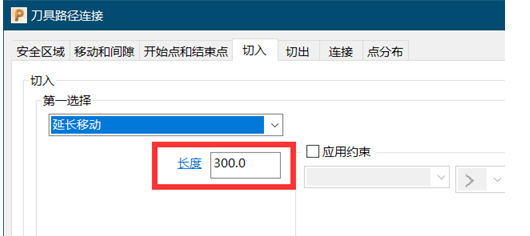

筋位走線加工選了面也計算不出的位置，我們不要繼續選面，改動參數，甚至補面，我們僅選擇需要延長他的切入切出就可以了（切入切出與加工刀路是相同F(xiàn)值的）。

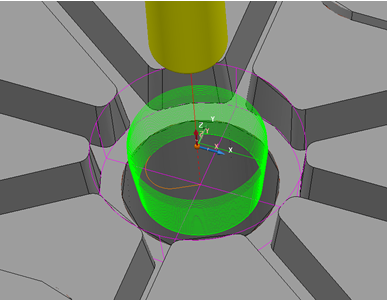

加工工藝小知識-孔加工
在一些壓鑄模編程過程中會經常遇到不少規則的孔但是頂部形狀有高低異形的，這些孔很多時候我們都會采用等高的方式去加工，但是往往計算的時間非常久，加工效率也不高，所以我們要記住只要是孔我們都采用孔特征加工方式，計算速度快，加工效率高，還可以刀補。

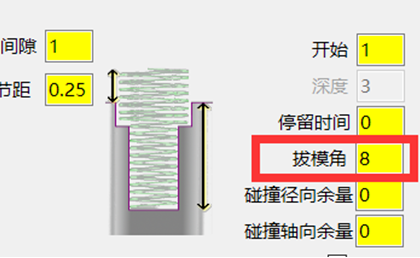

注意：有斜度的孔要輸入拔模角，不然到時加工成直身了
